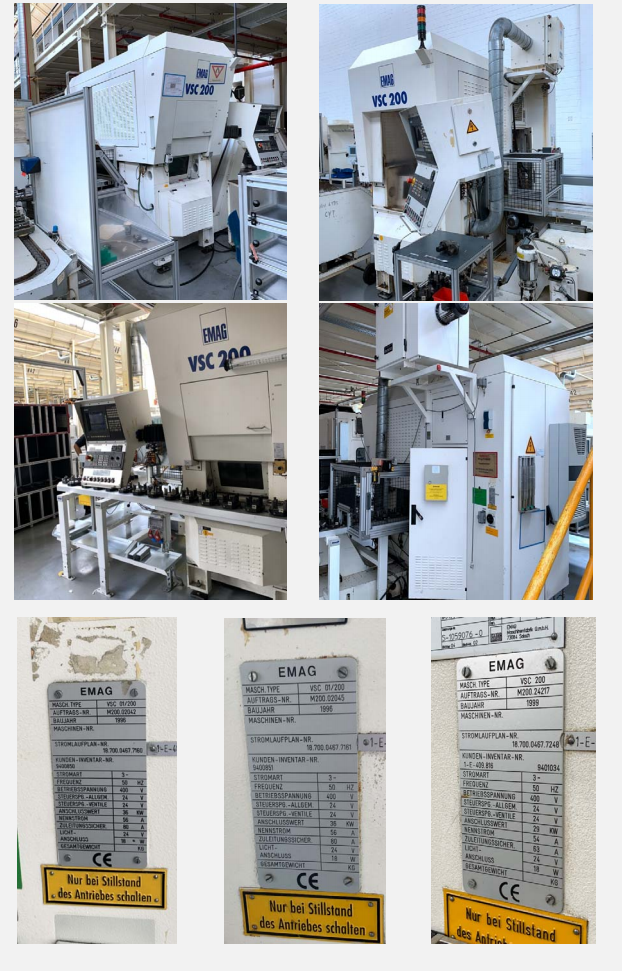

| 制造厂商 / Manufacturer:
|
埃马克（EMAG）
|
| 机床型号 / Machine model:
|
VSC 01/200, VSC 01/200, VSC 200
|
| 出厂日期 / Year of produce:
|
1996, 1996, 1999
|
| 机床编号 / Serial No.:
|
M200.02042, M200.02045, M200.24217
|
| 数控系统 / CNC control system:
|
Siemens 840C
|
| 回转直径 / Swing diameter:
|
290 mm
|
| X轴行程 / X axis travel:
|
550（725） mm
|
| Z轴行程 / Z axis travel:
|
200 mm
|
| X轴进给速度 / X feed rate:
|
30 m/min
|
| Z轴进给速度 / Z feed rate:
|
20 m/min
|
| 主轴转速 / Spindle speed:
|
6500 rpm
|
| 主轴功率 / Spindle power:
|
26 kW
|
| 最大扭矩 / Max. torque:
|
480 Nm
|
| 主轴锥度 / Spindle taper:
|
Size 8 (DIN 55026)
|
|
刀库容量 /
Capacity of tool magazine:
|
12 pos
|
| 总连接负载 / Total connecting power:
|
N/A
|
|
机床毛重 / Machine gross weight:
|
8000 kg
|
| 机床外形尺寸 / Machine dimensions:
|
3100 x 1700 x 2500 mm
|
|
装置和附件 / Equipments &
Accessories:
|
西门子840C数控系统 / Siemens 840C control
|
|
送料托板（从进出口红线处处截断） / Job loader
(cut from joints at in/out)
|
|
电磁排屑器 / Chip conveyor
|
|
线缆、管路、支架和护罩 / Cables, pipes,
stands and covers
|
|
技术资料 / Technical documents
|
